Isitilah dari topologi jaringan mengarah pada bagaimana bentuk dari komputer dan jaringan lainya dihubungkan satu sama lain. Ada beberapa tipe topologi jaringan yang berbeda, masing-masing mempunyai kelebihan dan kekurangannya.
Sebelum lanjut ke pembahasan selanjutnya, aku akan menjelaskan dua istilah yang penting :
- Node adalah suatu alat yang dihubungkan pada jaringan. Dan disini, node itu sama dengan komputer. Nah, Topologi jaringan ini menangani bagaimana caranya node dalam jaringan saling terkoneksi.
- Paket adalah suatu pesan yang dikirimkan dari node satu ke node yang lain. Paket tersebut membawa informasi alamat dari node pengirim, alamat dari node penerima, dan data.
Topologi Bus
Topologi bus sering disebut daisy chain atau ethernet bus topologies. Sebutan terakhir diberikan karena pada topologi bus digunakan perangkat jaringan atau network interfce card (NIC) bernama ethernet card. Jaringan yang meenggunakan topologi bus dapat dikenali dari penggunaan sebuah kabel backbone(kabel utama) yang menghubungkan semua node pada jaringan. Karena kabel backbone menjadi satu-satunya jalan bagi lalu lintas data maka apabila kabel backbone rusak atau terputus akan menyebabkan jaringan lumpuh total.

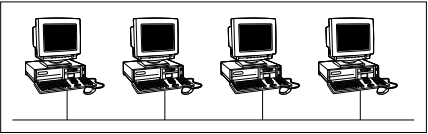

Gambar Topologi Bus
Cara kerja topologi bus dapat dijelaskan secara sederhana sebagai berikut :
Setiap saat semua node akan “listen the network”(mendengar jaringan). Apabila suatu node akan mengirimkan data, maka node terseut mengecek terlebih dahulu apakah jaringan sedang digunakan (sedang tidak ada paket data yang dikirim). Jika jaringan sedang tidak mnggunakan, maka paket data segera dikirim ke semua node menggunakan alamat broadcast. Walaupun data dikirim ke semua node tapi hanya node tujuan yang dapat menerima data.
Apabila pada saat bersamaan ada paket data yang dikirim oleh node lain, maka akan terjadi collision (tabrakan data). Bila hal ini terjadi, maka node dan jaringan akan sama-sama berhenti mengirimkan paket data. Setelah berhenti, masing-masing node akan menunggu dalam waktu tertentu secara acak, untuk mengirimkan ulang kembali paket data tersebut.
Data dapat dikirim dari node pengirim ke node penerima berkat adanya alamat hardware setiap ethernet card (yang disebut hardware address atau MAC address atau physical address). Alamat hardware ini telah ditentukan oleh pabrik pembuatnya dan telah disepakati sesama vendor hardware sehingga secara teori tidak akan dijumpai dua buah (atau lebih) alamat hardware yang sama.
Topologi Ring
Topologi ring sangat berbeda dengan topologi bus. Sesuai dengan namanya, jaringan yang menggunakan topologi ini dapat dikenali dari kabel backbone yang membentu cincin. Setiap node yang terhubung dengan kabel backbone. Setelah sampai pada node terakhir maka ujung kabel akan kembali dihubungkan dengan komputer pertama.

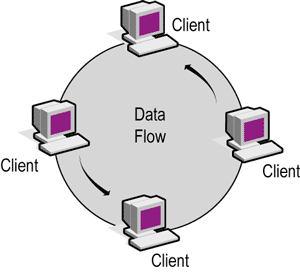

Diagram topologi ring
Cara kerja topologi ring dapat dijelaskan secara sederhana sebagai berikut .
Apabila sebuah ode ingin mengirim data maka node tersebut harus menunggu kehadiran token bebas. Token yang sampai di node pengirim kemudian “ditempel” data yang hendak dikirim.
Selanjurnya data mengalir ke node penerima. Node lain tidak akan mengirim data karena token masih “tidak bebas”. Setelah sampai di node penerima, data di-copy dan terus mengalir hingga smapai ke node pengirim. Node pengirim kemudian memusnakan agar token menjadi “bebas” lagi.
Token dapat diibaratkan seperti sebuah kereta api yang berjalan pada rel dan berhenti di setiap stasiun. Penumpang dapat naik kereta api dan kemudian kereta berangkat ke stasiun tujuan. Setelah tiba, penumpang turun dan kereta melanjutkan perjalanan kembali.
Topologi Star
Topologi ini dikenal dengan keberadaan sebuah sentral berupa hub yang dihubungkan semua node. setiap node menggunakan sebuah kabel UTP(Unshield Twisted Pair) atau STP (Shield Twisted Pair) yang dihubungkan dari ethernet card ke hub atau switch. Banyak sekali jaringan rumah, sekolah , kampus, kantor, dan lain-lain yang menggunakan topologi ini. Topologi star merupakan topologi yang paling populer dari semua topolgi dasar yang ada.

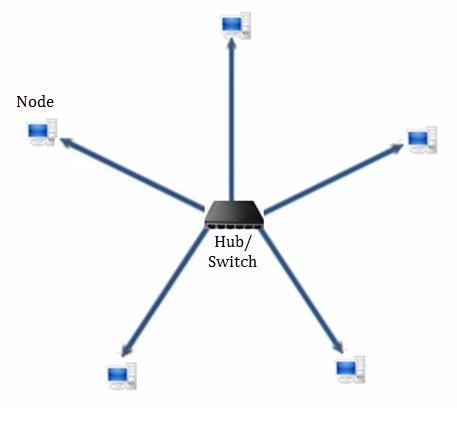

Gambar diagram topologi star
Jika satu kabel pada jaringan bertopolgi star ini rusak, maka hanya node yang tadinya terhubung dengan kebel itu akan terputus atau tidak terkoneksi dalam jaringan. Node yang lainnya masih bisa melanjutkan kerjanya tanpa adanya interupsi. Kecuali kalau kabel yang rusak itu menghubungkan server, tentu semua jaringan akan tergangu.
Perlu diperhatikan perbedaan antara switch dan hub. Kalau hub itu tidak mengingat alamat fisik dari node yang terhubung di port nya, sebagai contohnya jika suatu node akan mengirim pesan ke node yang lain, maka node pengirim akan mengirim packet broadcast kesemua node yang ada untuk menanyakan alamat fisik dari node penerima. Hal ini akan membuat trafic (lalu lintas) pada jaringan sangat-sangat padat. Bahkan tidak dipungkiri akan terjadi collision. Sedangkan switch dapat mengingat alamat fisik dari semua node yang terhubung pada port switch. Sehingga packet broad cast hanya dilakukan sekali saja saat pertama kali digunakan. Seterusnya node pengirim hanya akan menanyakan ke switch saja.
Karena perbedaan kerja dari hub dan switch yang amat jauh. Saat ini lebih banyak digunakan switch pada topologi ini. Sudah sangat jarang ditemukan hub karena kalaupun dijual, harganya hampir tidak jauh beda. Selain harga, dengan switch trafic jaringan jaauh lebih lancar.
Topolgi Tree
Topologi ini merupakan gabungan dari topologi star dan bus. Topologi bus atau toplogi star mungkin sangat cocok untuk jaringan berskala kecil yang mungkin hanya terdiri dari 2 hingga 12 komputer. Namun jaringan yang semula kecil bisa menjadi besar karena kebutuhan dan perkembangan bisnis, sehingga makin banyak komputer yang ditambahkan pada jaringan. Untuk jaringan yang berskala besar sangat umum menggabungkan beberapa topologi yang ada menjadi topologi yang kompleks seperti menggabungkan topologi bus dan start. Sehingga topologi ini dapat digambarkan pada gambar diagram dibawah

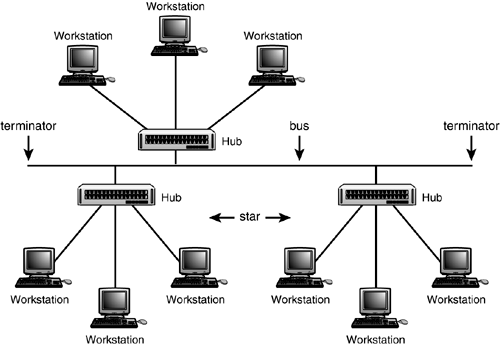

Diagram topologi tree
Topologi Mesh
Topologi ini setiap node terhubung dengan node yang lainya, sehinga bisa satu node bisa mempunyai kartu interface (NIC) lebih dari satu. Tapi pada dunia nyata , node yang sering dipakai adalah router untuk meningkatkan performana dari jaringan.
Diagram topology mesh
